一、產品介紹

HX-OIL-100L系列管道式在線水中油濃度計，管道式全封閉式檢測避免外界光干擾，測量可靠準確，可廣泛應用在化工、石油、環保等領域的含油污水檢測。

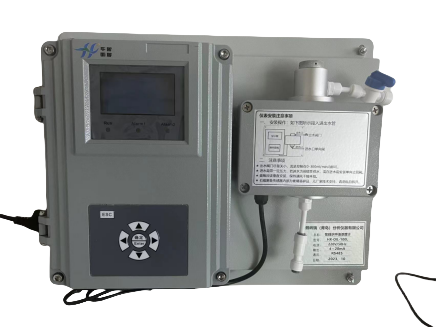

 HX-OIL-100L系列在線水中油濃度計

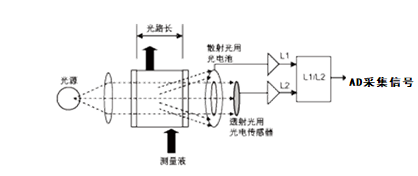

本模塊通過油水分離器分離出的排放水樣進入該裝置的光電傳感器的測量室。測量水樣對紫外產生的透射光和散射光的信號，經過365nm深紫外波長照射樣品，樣品能量越遷至更長波長，采樣前端采集此能量波長，經過l/v傳送至MCU進行AD變換，測出水樣中的含油量，并在液晶面板上顯示。如果排放水中的油濃度超過設定的報警點值（報警值可在面板中設定），報警指示燈點亮，在設定的延時時間后相應的繼電器動作，阻止超濃度水向艙外排放。其原理示意如圖所示。油水分離器分離出的排放水樣進入該裝置的光電傳感器的測量室。測量水樣對紅外產生的透射光和散射光的信號，經過微處理器的采集和處理，測出水樣中的含油量，并在液晶面板上顯示。如果排放水中的油濃度超過設定的報警點值（系統默認設定在15ppm），報警指示燈點亮，在設定的延時時間后相應的繼電器動作，阻止超濃度水向艙外排放。油水分離器分離出的排放水樣進入該裝置的光電傳感器的測量室。測量水樣對紅外產生的透射光和散射光的信號，經過微處理器的采集和處理，測出水樣中的含油量，并在液晶面板上顯示。如果排放水中的油濃度超過設定的報警點值（系統默認設定在15ppm），報警指示燈點亮，在設定的延時時間后相應的繼電器動作，阻止超濃度水向艙外排放。

二、產品參數

l 量 程：OW-500    0.1-499.9ppm；

l 準 確 度：讀數±3%低端精度高；

l 重 現 性：<讀數±2%；

l 響應時間：快速響應；

l 存儲時間：>3年（選配）；

l 記錄間隔:0-30分鐘可設置,默認10分鐘（選配）；

l 顯示方式：LCD和觸摸屏

l 清洗: 手動清洗（清洗方式和注意事項目，請參照后章節）

l 樣品流速：0.1～3L/min在低量程范圍確保流速越低越精確

l 工作溫度：0～55℃

l 模擬輸出：4～20mA輸出（四線有源信號）

l 繼 電 器： 4只SPDT，230VAC，5A；

l 報警: 兩路聲光報警,液晶屏提示,,可設定警報點和報警時間

l 電源：AC,100～230V,50/60Hz；24VDC ；功率50W

l 進水管道：1/4" NPT 內螺紋，（已提供外接）

l 排水管道：1/4" NPT 內螺紋，（已提供外接）

l 數字通訊：MODBUS/RS485,通訊速度和站地址可設置(可選)

l 標準方法：國家標準

l 尺 寸： 40×33×10cm

l 重量:5Kg

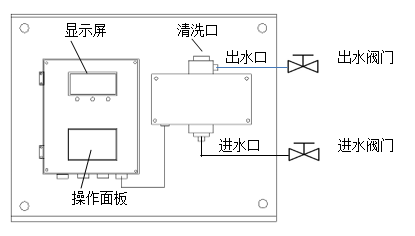

在線油份計外形結構及說明，如下圖所示。

華熙昕瑞為您提供全面的技術支持和完善的售后服務！ 詳情咨詢：0532-58930822
